Les bras de réaction de couple ont été conçus pour éliminer la réaction que les visseuses génèrent lorsqu’elles s’arrêtent au couple atteint (jusqu’à 50 nm).
Les bras en carbone (CAR) sont très légers et résistants grâce à leur structure en carbone.
les bras LINAR et SAR XYZ sont également disponibles avec le système de positionnement TLS1, qui ne permet de fonctionner que lorsque la visseuse est positionnée sur la position correcte de la vis à visser. Le système se compose d’un bras de réaction de couple avec codeur et capteur de mesure linéaire + TLS1 clavier pour la programmation et la surveillance facile + câble à sélectionner entre le code 260004 (pour les modèles EDU2AE et EDU1BL/SG) et le code 260003 (pour EDU1FR/SG).
| Modèle | Code | Caractéristiques |
|---|---|---|

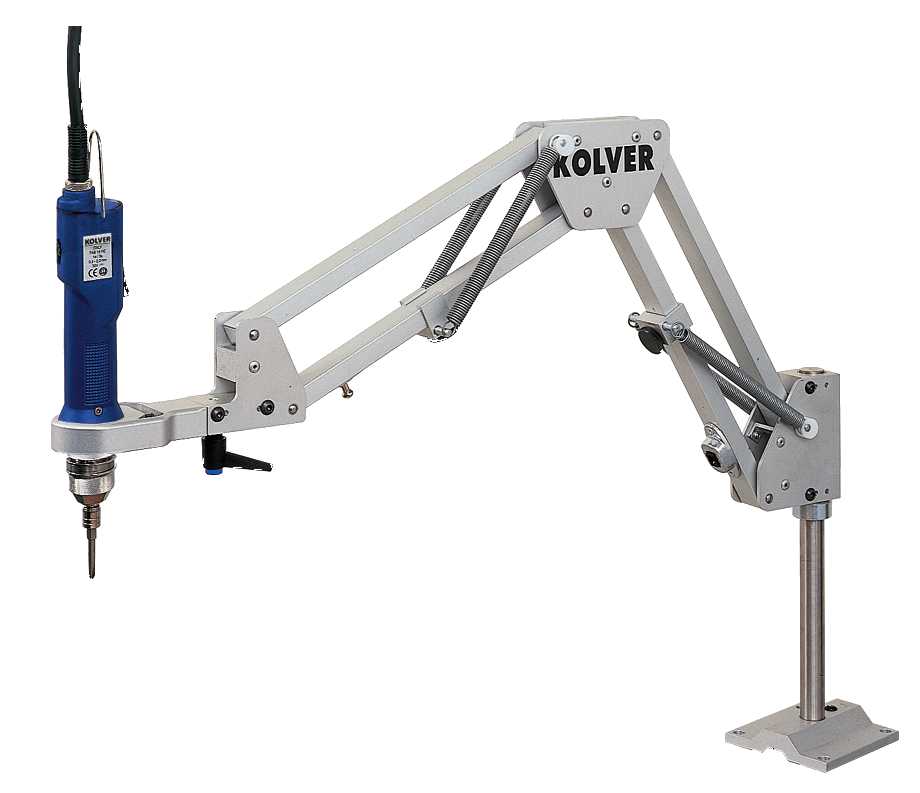

| Bras PA2KOL PA2KOL | 010600 | Les bras de réaction de couple PA2KOL ont été conçus pour éliminer la réaction générée par les visseuses lorsqu’elles s’arrêtent au couple atteint. PA2KOL est livré standard avec support de table (montage mural sur demande). |

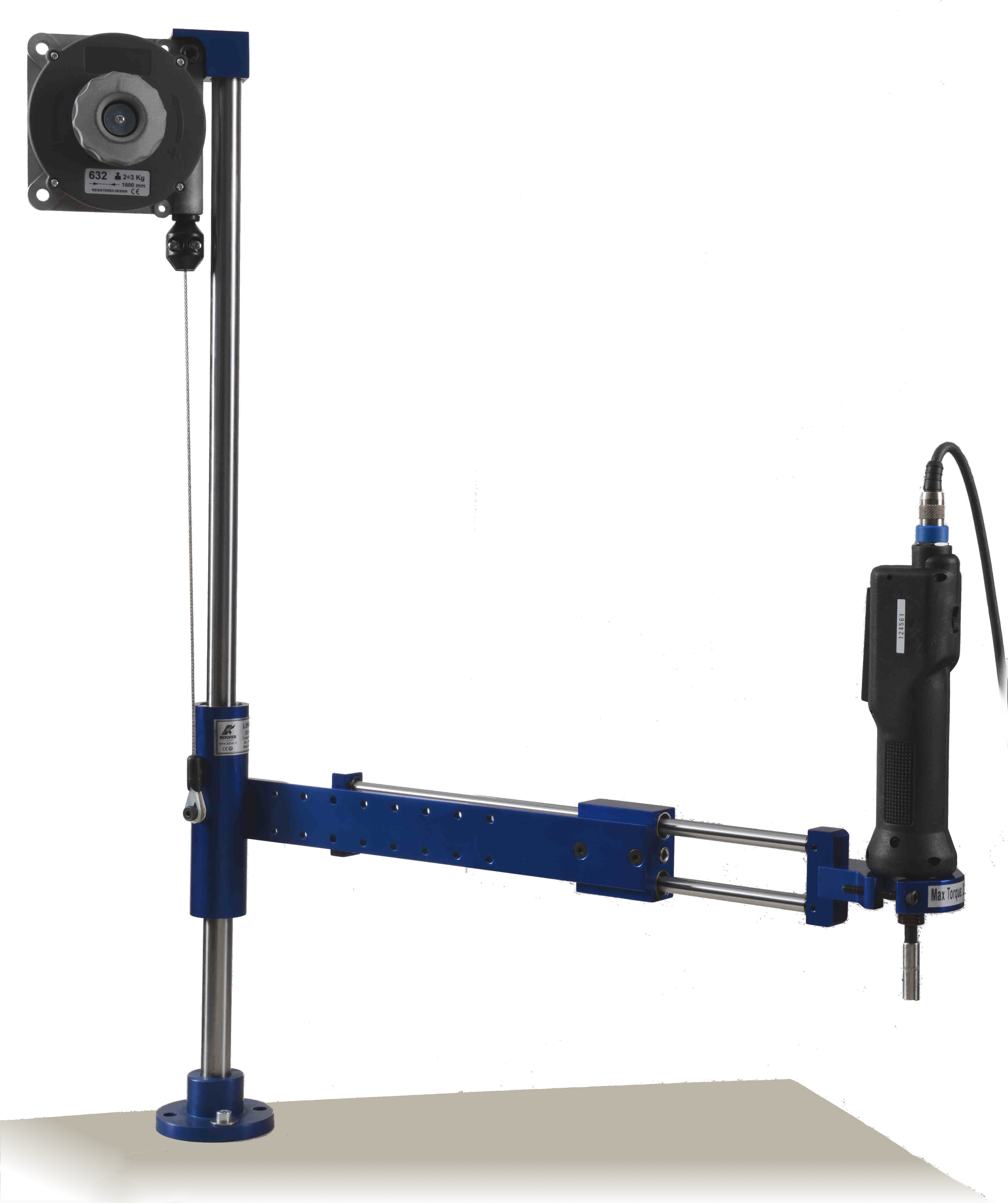

| Bras linéaire LINAR 1 LINAR1 | 010681 | Le bras linéaire LINAR garantit la douceur, la maniabilité et la précision d'approche. Solidité, stabilité et souplesse en hauteur et en rotation de 360 ° c. Max 25 Nm. |
| Bras linéaire LINAR 2 LINAR2 | 010682 | Le bras linéaire LINAR garantit la douceur, la maniabilité et la précision d'approche. Solidité, stabilité et souplesse en hauteur et en rotation de 360 ° c. Max 50 Nm. |
| Bras linéaire LINAR T LINART | 010683 | Le bras linéaire LINART garantit la douceur, la maniabilité et la précision d'approche. Solidité, stabilité et souplesse en hauteur et en rotation de 360 ° c. Max 25 Nm. |
| Bras Carbone CAR101- 10Nm/906mm CAR101 | 010661 | La structure en carbone rend les bras télescopiques CAR extrêmement légers et résistants. Permet le maintien de nos visseuses dans l'espace. Couple maximum: 10Nm; Portée: 549-906mm |
| Bras Carbone CAR281 --25Nm/950mm CAR | 010663 | La structure en carbone rend les bras télescopiques CAR extrêmement légers et résistants. Permet le maintien de nos visseuses dans l'espace. Couple maximum: 25Nm; Portée: 450-910mm |
| Bras Carbone CAR282- 25-Nm/950mm CAR | 010664 | La structure en carbone rend les bras télescopiques CAR extrêmement légers et résistants. Permet le maintien de nos visseuses dans l'espace. Couple maximum: 25Nm; Portée: 690-1610mm |
| Bras Carbone CAR501-50Nm:950mm CAR | 010665 | La structure en carbone rend les bras télescopiques CAR extrêmement légers et résistants. Permet le maintien de nos visseuses dans l'espace. Couple maximum: 50Nm; Portée: 450-910mm |
| Bras Carbone CAR502-50Nm/1650mm CAR | 010666 | La structure en carbone rend les bras télescopiques CAR extrêmement légers et résistants. Permet le maintien de nos visseuses dans l'espace. Couple maximum: 50Nm; Portée: 690-1610mm |
| Modèle | Code | Caractéristiques |
| TLS1/CAR281 CAR-TLS TLS1 | 010663/TLS1 | Le bras TLS1 assure que chaque vis est à l’emplacement correct en autorisant le vissage seulement à des coordonnées définies. Couple maximal: 25Nm; Portée: 500-950 mm |
| TLS1/CAR282 CAR-TLS TLS1 | 010664/TLS1 | Le bras TLS1 assure que chaque vis est à l’emplacement correct en autorisant le vissage seulement à des coordonnées définies. Couple maximal: 25Nm; Portée: 750-1670 mm |
| TLS1/CAR501 CAR-TLS TLS1 | 010665/TLS1 | Le bras TLS1 assure que chaque vis est à l’emplacement correct en autorisant le vissage seulement à des coordonnées définies. Couple maximal: 50Nm; Portée: 500-950 mm |
| TLS1/CAR502 CAR-TLS TLS1 | 010666/TLS1 | Le bras TLS1 assure que chaque vis est à l’emplacement correct en autorisant le vissage seulement à des coordonnées définies. Couple maximal: 50Nm; Portée: 750-1670 mm |
| TLS1/LINAR1 TLS1 LINAR1 TSL1 | 010681/TLS1 | Le bras TLS1 assure que chaque vis est à l’emplacement correct en autorisant le vissage seulement à des coordonnées définies. Couple maximal: 25Nm; Portée: 272-653 mm |
| TLS1/LINAR2 TLS1 LINAR2 TLS | 010682/TLS1 | Le bras TLS1 assure que chaque vis est à l’emplacement correct en autorisant le vissage seulement à des coordonnées définies. Couple maximal: 50Nm; Portée: 272-653 mm |
| TLS1/LINART TLS1 LINART TLS | 010683/TLS1 | Le bras TLS1 assure que chaque vis est à l’emplacement correct en autorisant le vissage seulement à des coordonnées définies. Couple maximal: 25Nm; Portée: 114-740 mm |
| TLS1/SAR/XYZ TLS1 XYZ | 010690/XYZ/TLS1 | Le bras TLS1 assure que chaque vis est à l’emplacement correct en autorisant le vissage seulement à des coordonnées définies. Couple maximal: 15Nm; mouvement en XYZ. |
| Modèle | Code | Caractéristiques |

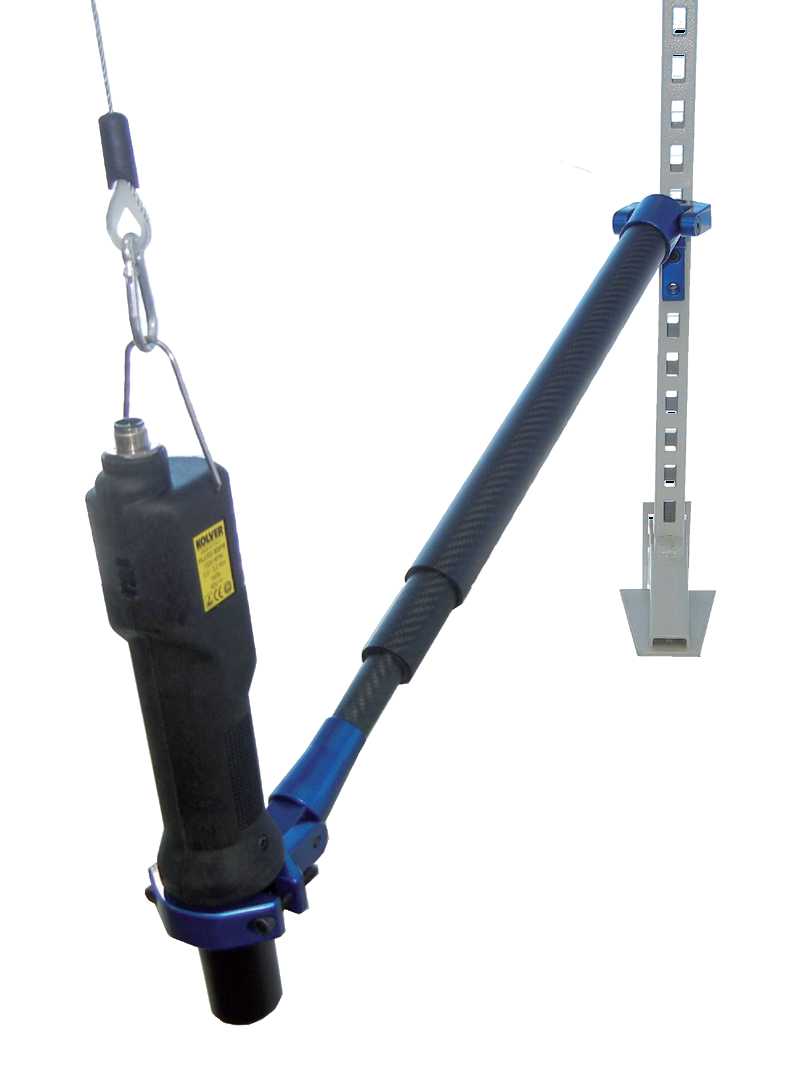

| SAR15 Z SAR BRAS SUSPENDU Plan Z | 010690/Z/5 | Le bras suspendu SAR est idéal pour l’assemblage où l’espace est primordial. Il garde les outils de couple électrique ou pneumatique (jusqu’à 15Nm) dans un alignement perpendiculaire ou de niveau. Mouvement sur l’axe Z. |
| SAR15XZ85 SAR BRAS SUSPENDU Plan XZ | 010690/XZ/85 | Le bras suspendu SAR est idéal pour l’assemblage où l’espace est primordial. Il garde les outils de couple électrique ou pneumatique (jusqu’à 15Nm) dans un alignement perpendiculaire ou de niveau. Mouvement sur les axes XZ. |
| SAR15 XYZ855 SAR BRAS SUSPENDU Plan XYZ | 010690/XYZ/855 | Le bras suspendu SAR est idéal pour l’assemblage où l’espace est primordial. Il garde les outils de couple électrique ou pneumatique (jusqu’à 15Nm) dans un alignement perpendiculaire ou de niveau. Mouvement sur les axes XYZ. |
